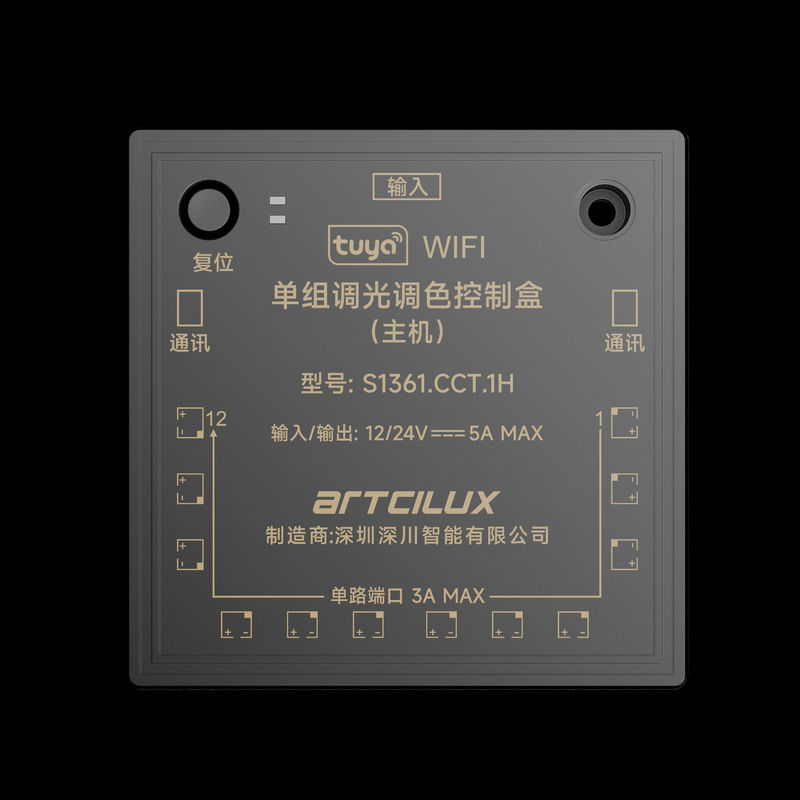

LED Kablosuz Kontrol Alıcı Sensör Değiştiricisi 2.4GHz Hafifleştirme CCT Tuner Denetleyicisi

(Sadece ana kontrolör göstergeler var, ve köle bir gösterge yoktur)

1Reset düğmesi: Denetleyiciyi ayar durumuna koymak veya denetleyiciyi sıfırlamak için kullanılır. 100ms içinde düğmeye basın ve denetleyici ayar durumuna girer;WIFI modülünü sıfırlamak için 5S'den fazla basın ve tutun. 10S'den fazla basın, kontrolör fabrikaya 2.4GHz ayarlarını geri getirir, tüm uzaktan kumanda kodları temizlenir ve WiFi sıfırlanır.

2Mavi gösterge: ((S1361.CCT.2S bu gösterge olmadan)WiFi durum göstergesi açıklaması

Hızlı yanıp sönen (500ms): Cihaz tek tuşlu ağ dağıtımını bekliyor.

Uzun süre yanıp sönen (2S): Aygıt AP'nin ağa bağlanmasını bekler.

Sürekli: Aygıt yapılandırılmış ve yönlendirici bağlanmıştır.

Kapalı: Aygıt yapılandırılmış ve yönlendirici bağlanmamıştır.

3 Kırmızı yeşil gösterge: ((S1361.CCT.2S bu gösterge olmadan)

Yeşil:30 saniye içinde çalıştır, veya kısa basın 30 saniye içinde sıfırlama düğmesine, yeşil ışık sabit olarak açık, 2.4G bekleyinağ; dağıtım kapandıktan ve yanıp söndükten sonra, kablosuz iletişim sinyali vardır;

Kırmızı:Hata lambaları, ekipman çıkış aşırı yüklenmesi veya kısa devre;

4 Güç giriş kablosu: kırmızı DuPont 2541 erkek terminal kullanın, bizim CA03 Aurora güç kaynağına yerleştirilebilir

5Bekleme vida deliği: Denetleyici tedarik edilen vida ile tahtaya sabitlenebilir.

6İletişim portu: Makine ve köle denetleyicilerini bağlayın veya harici sıfırlama düğmesini bağlayın

7Sürüm siyah Dupont 2541 dişi terminal, siyah Dupont 2541 erkek terminal monokrom sıcaklık şeritlerine bağlıdır.

3.1), uzaktan kumanda ve tek bir ışık hizası seti: sıfırlama düğmesine kısa basın, cihaz ayar durumuna girer,S1361'in ev sahibi ve kölesi ilk gruptan gelen ışığa bağlanacak., ikinci grup, üçüncü grup, dördüncü grup, beşinci grup, tam ışık döngüsü değişikliği, sonra uzaktan kumanda eşleşen tuşa basın, ilgili ışık üç kez kapalı olacak,Yani kod eşleştirmesi başarılı oldu.

3.2), uzaktan kumanda ve çoklu ışık hizalama grupları: örneğin uzaktan kumanda ve ikinci ve üçüncü hizalama grupları,İlk önce önceki adımı takip edin ve ikinci grup hizalama başarılı olacaktır, sonra ışıkların üçüncü grubunu açmak için sıfır basın, ve sonra ışıkların ikinci grubunu açmak için uzaktan kumanda kullanın,Bu sırada ikinci ve üçüncü grup ışıklar yanıyor., uzaktan kumanda eşleştirme tuşuna basın, ikinci ve üçüncü grup lambalar üç kez kapatılır, daha sonra uzaktan kumanda ikinci ve üçüncü grup lambalarla eşleştirilir;

3.3), uzaktan kumanda kodu temizleme: kumanda kutusu ayar durumundadır, uzaktan kumanda eşleştirme ve temizleme tuşlarına basılırken yeşil ışık yanıp söner, yani,Kod temizleme başarıyla tamamlandı..
